Der Einbau- die NF Kabel und Handyhalterung:
Die Cinchkabel
werden im Mitteltunnel verlegt. Da
sind sie sicher vor Einstreuungen.
Vorne die gezeigte
Kunststoffabdeckung entfernen
sowie die darunterliegende
Schraube. |
|
|
|
|
|

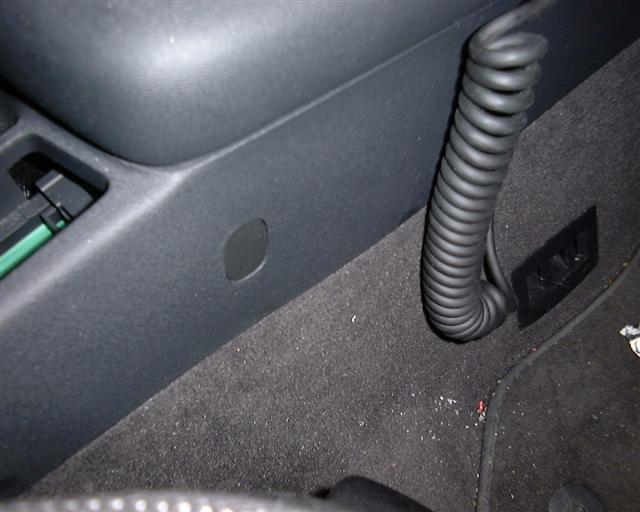

Auch neben dem Beifahrersitz ist das
gleiche vorhanden sowie auf der
Fahrerseite. Die Manschette des
Schaltknüppels kann auch noch
hochgenommen werden. Hier kann auch
das Kabel für den Hörer verlegt
werden. |
|
|
|

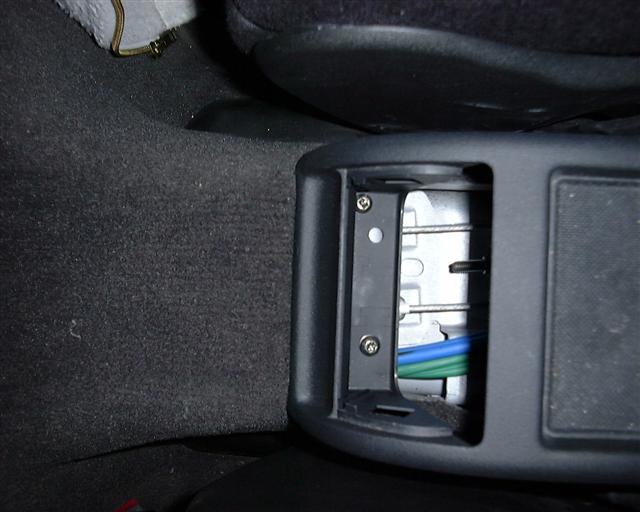

Unter dem
hinteren Aschenbecher befinden
sich auch noch zwei Schrauben. |
|
|
|
|
|

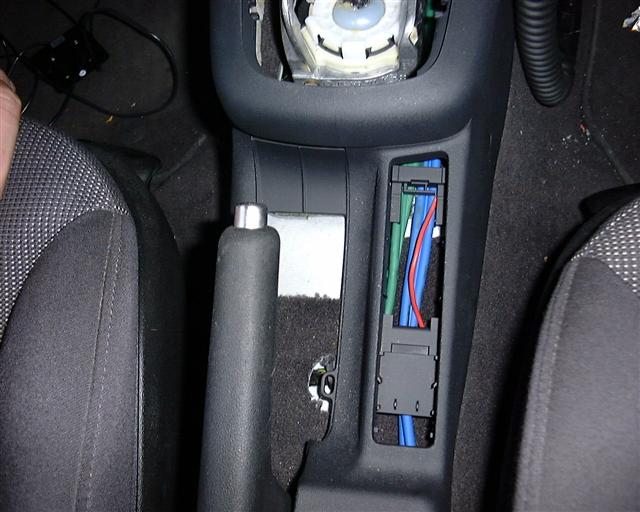

Das kleine Ablagefach in der
Mittelkonsole ist nur gesteckt.
Jetzt kann man ganz einfach die
Kabel vom Navi aus bis unter die
Rücksitzbank verlegen. Hinten
braucht man noch ein wenig Kraft von
der Mittelkonsole unter die Bank,
aber es geht. |
|
|
|
Die Lederkonsole
wird einfach nur auf die
Mittelkonsole gesteckt und mit ihr
unter der Verkleidung verschraubt.
Darauf kommt dann die
Handyhalterung. |
|
|
|
|
|
Der Einbau- die Kombiantenne:
|
|
|
Die Optik
entspricht bis auf den etwas
grösseren Fuss der orginal
Antenne. Winkel und Länge sind
identisch. |
|
|
|
|
|

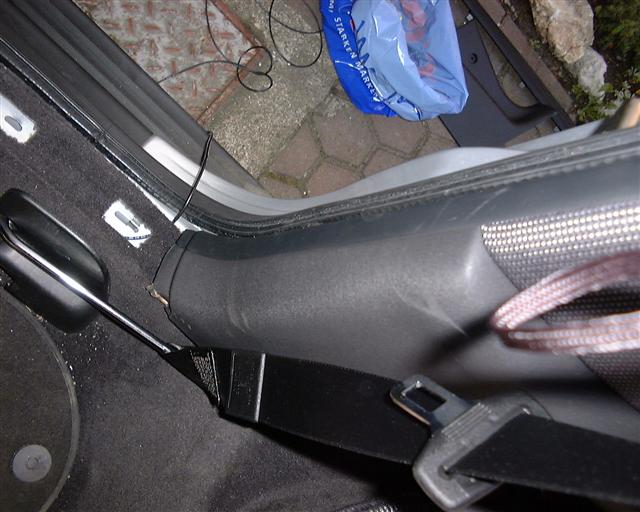

Die Kabel für die Antenne (Strom,
GPS, GSM) liegen ja jetzt schon im
rechten Schweller. Nun muss an der
hinteren Verkleidung etwas gezogen
werden dass sie sich leicht vom
Türgummi löst. Dahinter können dann
die Kabel verschwinden. Sie ist nur
geclipst. |
|
|

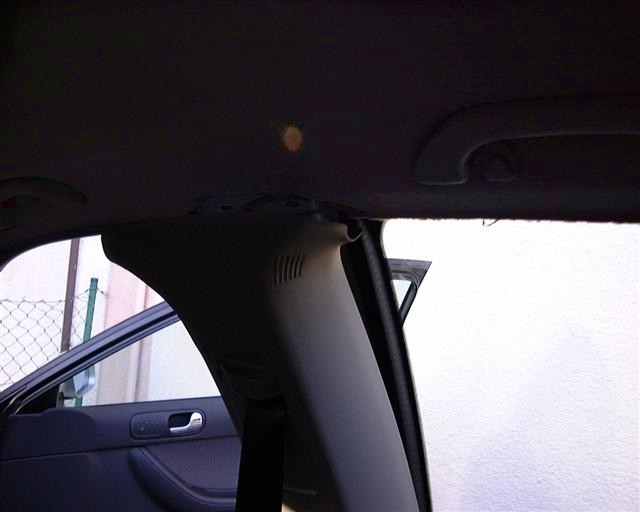

Die obere
B-Säulen Verkleidung ist oben auch
nur geclipst. Unten ist sie
geschraubt. Dahinter vorsichtig
sein mit den Kabeln dass sie gut
an den Haltepunkten befestigt
werden und nicht zwischen den Gurt
kommen. Von dort an das Gummi dass
den Himmel umschliesst zur Seite
drücken und darunter das Kabel
verlegen. |
|
|
|
|
|

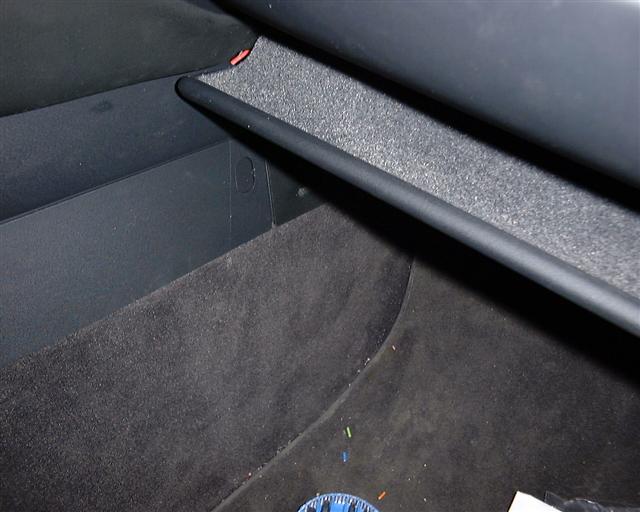

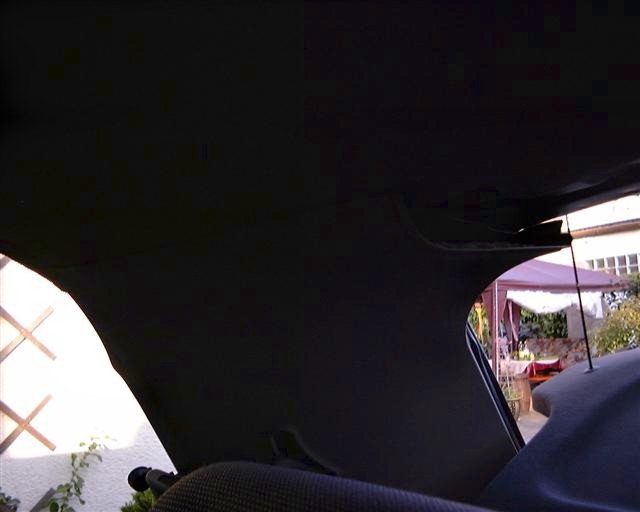

An der C-Säule ist die Verkleidung
auch nur geclipst. Auch hier nur so
weit entfernen dass die Kabel
darunter passen. |
|
|

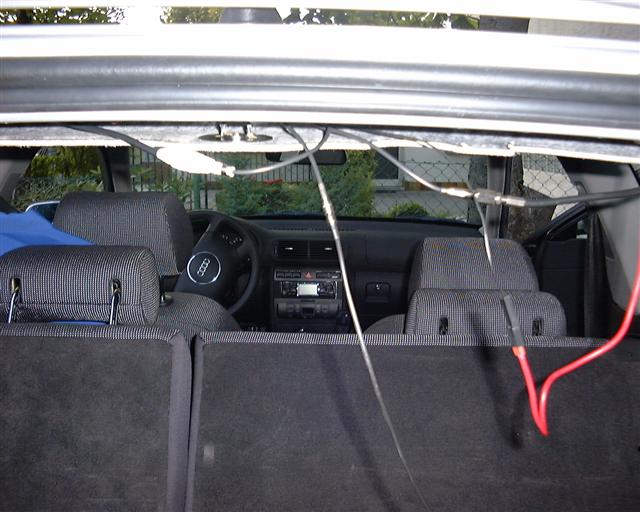

Hinten ist die
Verkleidung, wen wundert es, unter
der Antenne auch geclipst. Erst
die alte Antenne mit einem
Gabelschlüssel abmontieren und
dann die Neue aufsetzen. Die
Bohrung passt auch. |
|
|
|
|
|

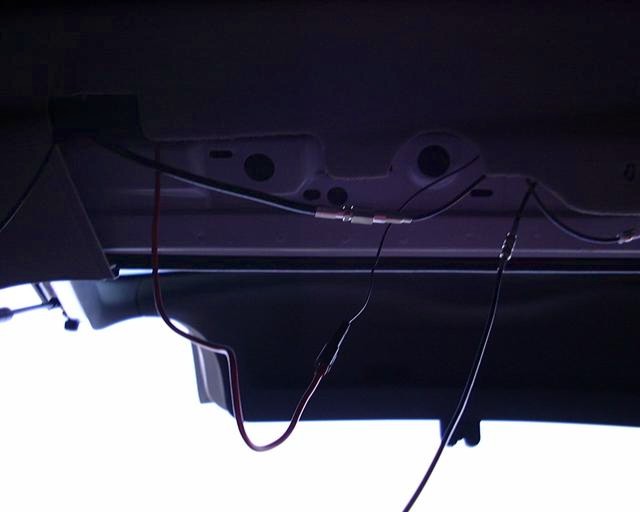

Jetzt können die Kabel alle
angeschlossen werden. Die Stecker
passen auch, bis auf das
Antennekabel, da Audi hier eine
eigene Konstruktion als Stecker
verwendet. Entweder man zieht sich
ein eigenes Kabel mit passenden
Stecker, oder man bastelt sich wie
in meinem Fall einen Adapter. Zu
schwer zu beschreiben, wer es sieht
wird verstehen was ich meine. |
|
|
|
Weiter zum Beinbau auf Seite fünf... <weiter
